시스템 비계

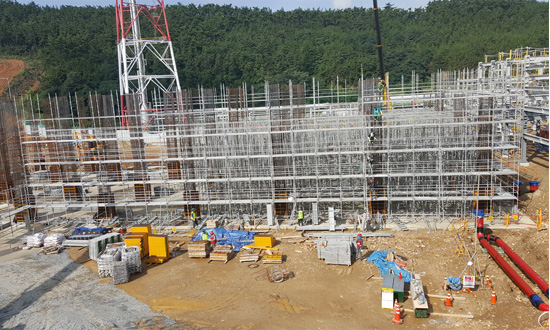

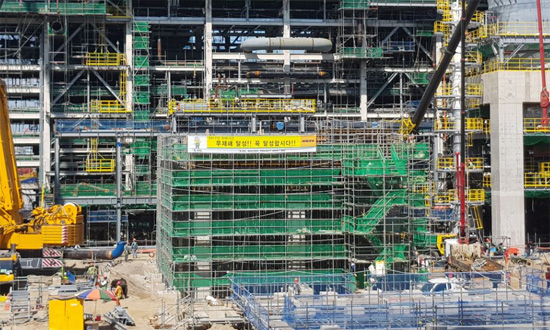

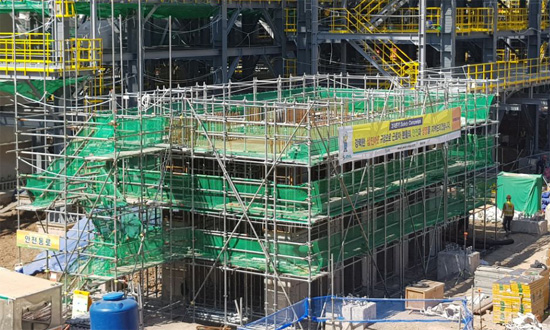

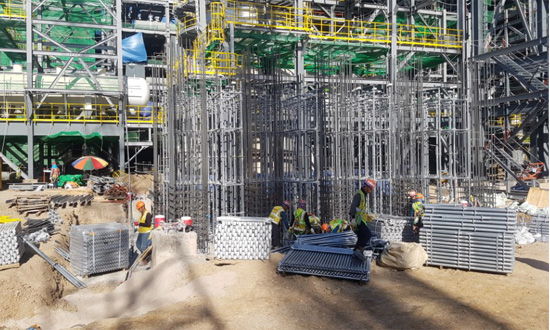

개요
- 시스템비계는 건설 및 건축 등 산업 현장에서 작업 장소로의 원활한 접근 및 작업을 위하여 설치하는 가설 구조물로써, 현장에서의 안전한 작업을 위해 필수적인 파트입니다.
- 시스템비계는 기존의 강관 비계에 비해 구조적으로 월등히 안전하며, 규격화 된 부재들을 통해 설치/해체의 효율성이 뛰어납니다 또한, 계단이나 브라켓 등의 특수 부재들을 쉽게 장착할 수 있으며,이는 어떠한 현장 상황에서도 설치를 가능하게 만들어줍니다.
- 안전성, 편리성 등 모든 면에서 적합한 시스템 비계는 앞으로도 더욱 공사 현장의 필수적인 요소가 될 것입니다.

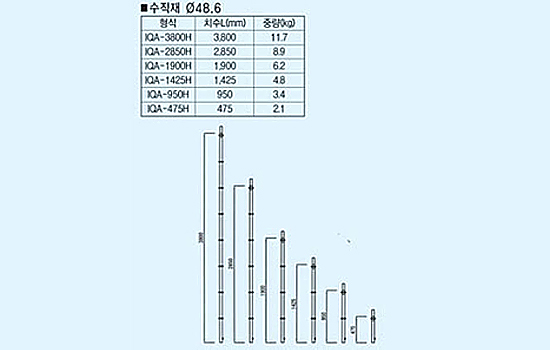

수직재
- 시스템비계를 구성하는 부재 중 가장 기본이 되는 기둥 부재
수직재
| 품명 |
길이(mm) |
중량(kg) |
ø(mm) |
| P-38 |
3,800 |
12.6 |
48.5 |
| P-27 |
2,850 |
8.9 |
| P-19 |
1,900 |
6.7 |
| P-09 |
950 |
3.6 |
| P-04 |
475 |
2.2 |
수평재
- 수직재의 좌굴 및 전도를 방지하기 위해 수직재 사이를 연결하는 부재
*시스템서포트/시스템비계 혼용가능
수평재
| 품명 |
길이(mm) |
중량(kg) |
ø(mm) |
| H-18 |
1,768 |
5 |
42.7 |
| H-15 |
1,463 |
4.3 |
| H-12 |
1,158 |
3.5 |
| H-9 |
853 |
2.8 |
| H-6 |
549 |
2.1 |
| H-3 |
244 |
1.3 |

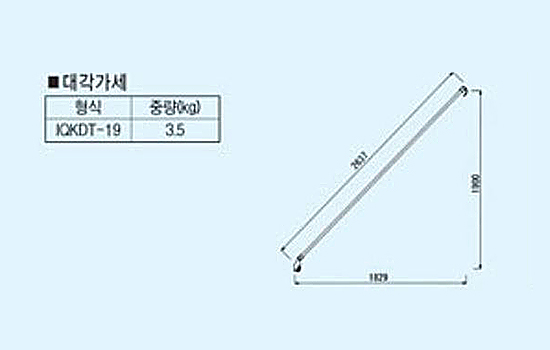

대각재(가새)
- 수평으로 작용하는 횡력에 대한 지지력을 보강하기 위해 설치하는 부재
대각재(가새)
| 품명 |
길이(mm) |
수직간격(A) |
수직간격(B) |
중량(kg) |
| B-1918 |
2,630 |
1,900 |
1,817 |
7.2 |

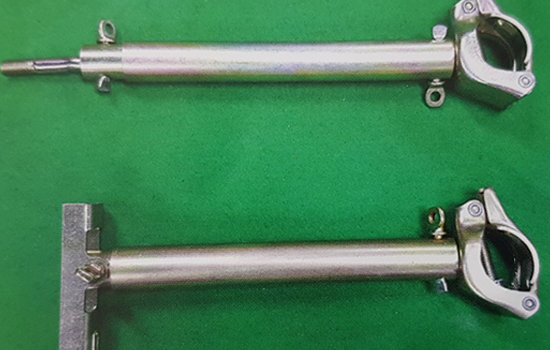

비계버팀대(벽이음재)
- 풍하중, 충격 등의 외력으로 인한 비계의 도괴를 방지하기 위해, 비계와 벽체 사이를 연결하여 안정성을 보강하는 부재
비계버팀대(벽이음재)
| 규격 |
L치수 |
단중 |
포장단위 |
| HA1416 |
140~160 |
0.8 |
20 |
| HA1619 |
160~190 |
0.9 |
20 |
| HA1925 |
190~250 |
1 |
20 |
| HA234 |
240~340 |
1.1 |
20 |
| HA3352 |
330~520 |
1.5 |
20 |
| HA4872 |
480~720 |
1,8 |
10 |
| HA6792 |
670~920 |
2.1 |
10 |
| HA86112 |
860~120 |
2,4 |
10 |

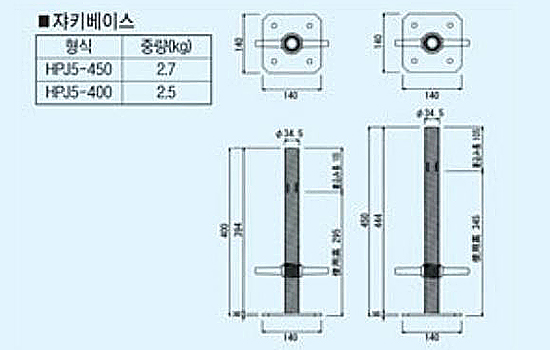

하부쟈키(잭 베이스)
- 수직재를 바닥에 지지하기 위해 수직재의 최하단에 설치하는 길이조절형 받침 부재
비계버팀대(벽이음재)
| 규격 |
길이(mm) |
중량(kg) |
| 600L |
100~450 |
3.0 |

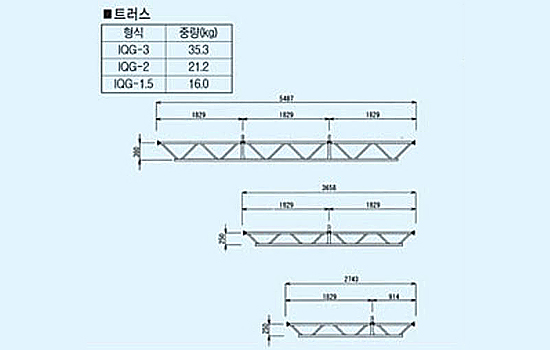

트러스
- 작업 공간, 작업자 및 차량의 출입구를 확보하기 위해 사용하는 부재
트러스
| 품명 |
지주간격(mm) |
중량(kg) |
| DT-3634 |
3,634 |
19.5 |
| DT-5451 |
5,451 |
29.2 |

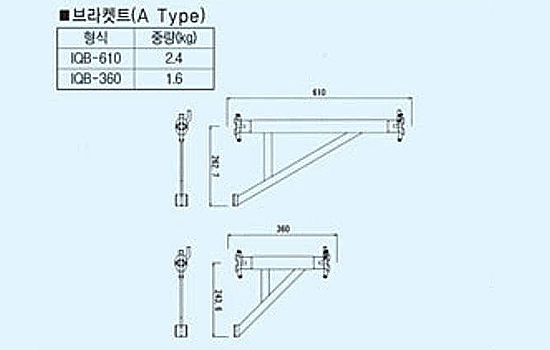

브라켓
- 구조물의 돌출 등으로 인해 작업공간을 추가로 설치해야 하는 경우, 수직재에 결합하여 사용하는 부재
브라켓
| 형식 |
중량(kg) |
| IQBH-610 |
2.9 |
| IQBH-360 |
2.2 |

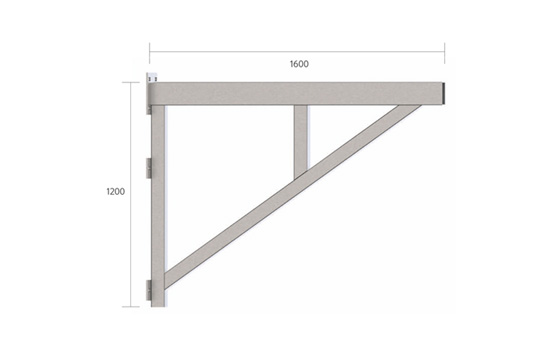

측벽브라켓
- 지반 여건 등으로 인해 비계를 지면이 아닌 곳에서 설치해야 하는 경우, 벽체에 부착하여 사용하는 부재
측벽브라켓
| 규격 |
수평길이(mm) |
중량(kg) |
| 1,200*1,600 |
1,600 |
42.0 |

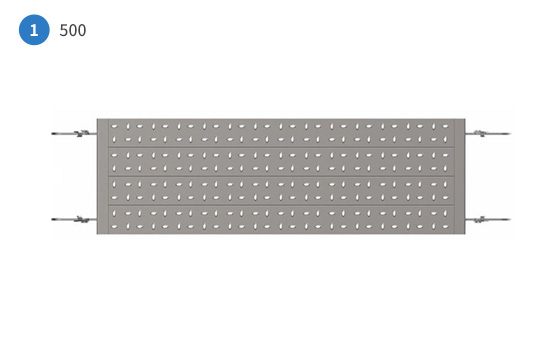

시스템발판
- 작업 및 이동 공간 확보를 위한 비계 구조물 통로의 바닥재
시스템발판1
| 품명 |
규격 |
중량(kg) |
| DS-5018 |
500*1,829 |
14 |
| DS-5015 |
500*1,524 |
12 |
| DS-5012 |
500*1,219 |
9.9 |
| DS-5009 |
500*914 |
7.9 |
| DS-5006 |
500*610 |
6.2 |

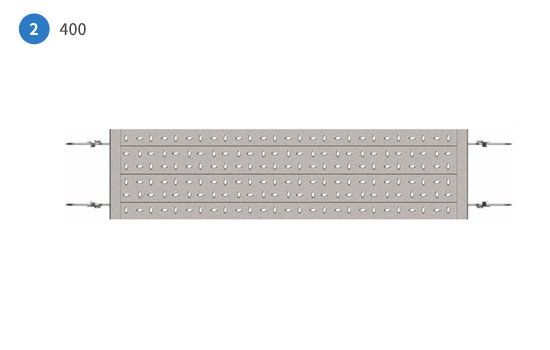

시스템발판2
| 품명 |
규격 |
중량(kg) |
| DS-4018 |
400*1,829 |
11.8 |
| DS-4015 |
400*1,524 |
10.6 |
| DS-4012 |
400*1,219 |
8.9 |
| DS-4009 |
400*914 |
7.1 |
| DS-4006 |
400*610 |
5.3 |

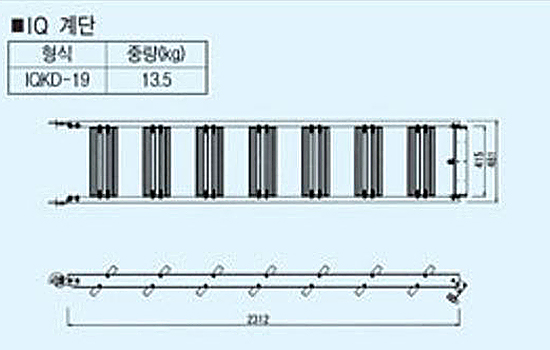

시스템계단
- 작업자의 상·하층부간 원활한 이동을 위해 설치하는 부재
시스템계단
| 폭 |
길이(mm) |
중량(kg) |
| 500 |
2,637 |
22.0 |

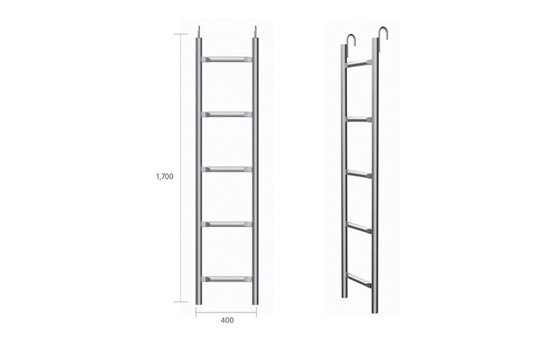

BT사다리
- 해치발판 사용시, 작업자의 상·하층부간 원활한 이동을 위해 설치하는 부재
BT사다리
| 폭 |
길이(mm) |
중량(kg) |
| 400 |
1,700 |
8.0 |

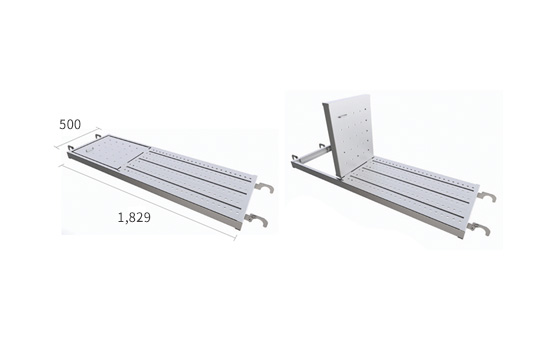

계폐식발판
- 상부층으로 이동하기 위해 수직사다리와 함께 설치하는 부재
계폐식발판
| 폭 |
규격 |
중량(kg) |
| DS-5018(OPEN) |
500*1,829 |
19.0 |
