대도시스템
시스템 써포트

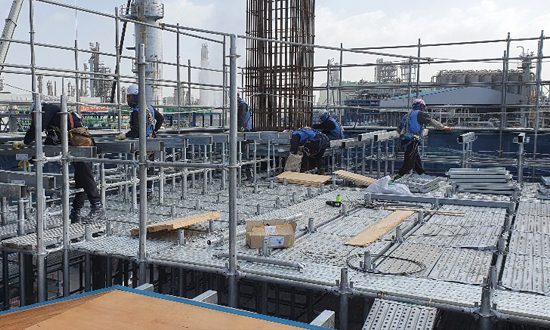

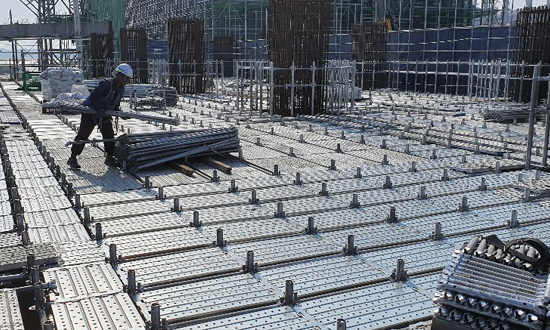

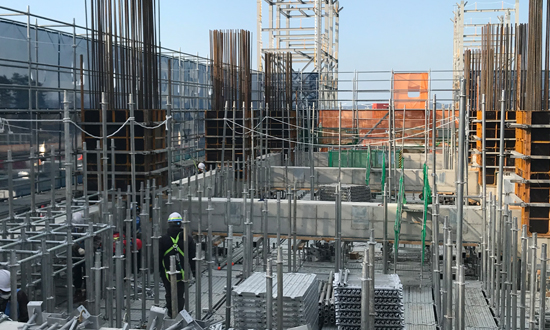

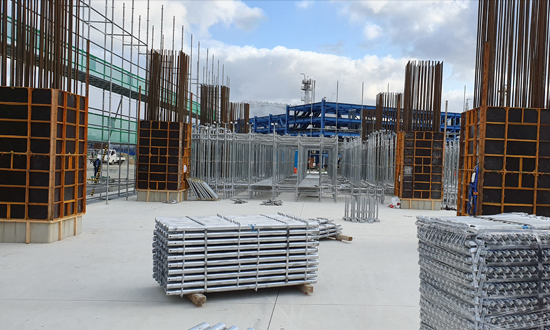

개요
- 시스템써포트는 타설된 콘크리트가 일정 강도를 얻기까지 거푸집에 작용하는 고정하중 및 활하중 등을, 지지하기 위하여 설치하는 가설 부재로써, 콘크리트 구조물 공사에 가장 핵심적인 파트라고 할 수 있습니다.
- 시스템써포트는 기존의 일반 동바리에 비해 구조적으로 월등히 높은 하중을 지지할 수 있으며, 각각의 부재들을 조립하여 사용하기 때문에 층고에 구애받지 않는 유연한 설치가 가능합니다.
- 이러한 편리성과 높은 안전성 때문에, 기존 토목 현장 뿐 아니라 다변화되고 있는 건축 구조물 현장에서도 필수적인 부재로 자리매김하고 있습니다.

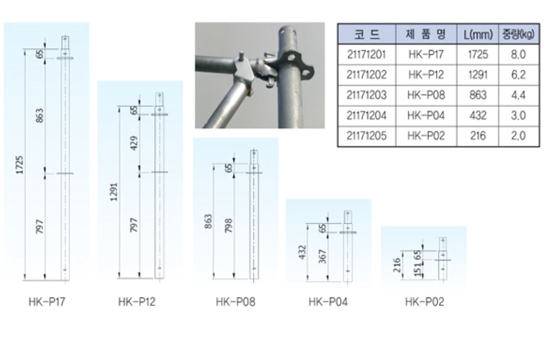

수직재
- 콘크리트와 거푸집의 수직하중을 지지하는 부재로써, 시스템서포트의 가장 기본이 되는 기둥 부재
수직재
| 품명 |
길이(mm) |
중량(kg) |
ø(mm) |
| P-17 |
1,725 |
8.0 |
60.5 |
| P-12 |
1,291 |
6.2 |
| P-8 |
863 |
4.4 |
| P-4 |
432 |
3.0 |
| P-2 |
216 |
2.0 |

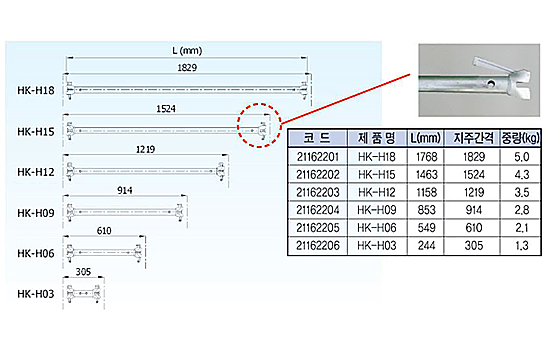

수평재
- 수직재의 좌굴 및 전도를 방지하기 위해 수직재 사이를 연결하는 부재
*시스템서포트/시스템비계 혼용가능
수평재
| 품명 |
길이(mm) |
중량(kg) |
ø(mm) |
| H-18 |
1,768 |
5.0 |
42.7 |
| H-15 |
1,463 |
4.3 |
| H-12 |
1,158 |
3.5 |
| H-9 |
853 |
2.8 |
| H-6 |
549 |
2.1 |
| H-3 |
244 |
1.3 |

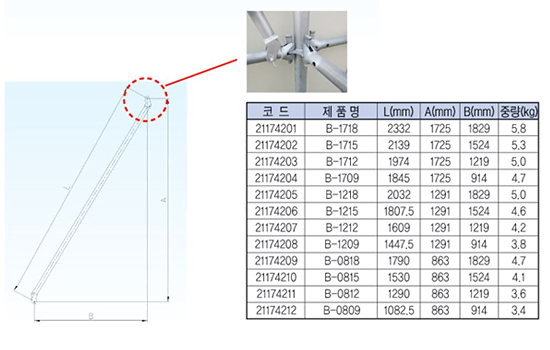

대각재(가새)
- 수평으로 작용하는 횡력에 대한 지지력을 보강하기 위해 설치하는 부재
대각재(가새)
| 품명 |
길이(mm) |
수직간격(A) |
수직간격(B) |
중량(kg) |
| B-1712 |
1,973 |
1,725 |
1,219 |
5.0 |
| B-1709 |
1,844 |
1,725 |
914 |
4.7 |

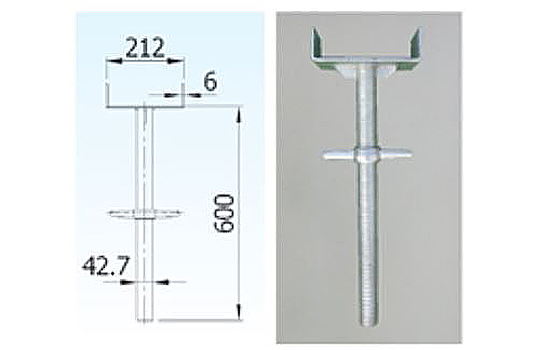

상부쟈키(U헤드)
- 멍에재를 설치하기 위해 수직재의 최상단에 설치하는 길이조절형 받침 부재
상부쟈키(U헤드)
| 규격 |
길이(mm) |
중량(kg) |
| 200W*600L |
150-450 |
5 |

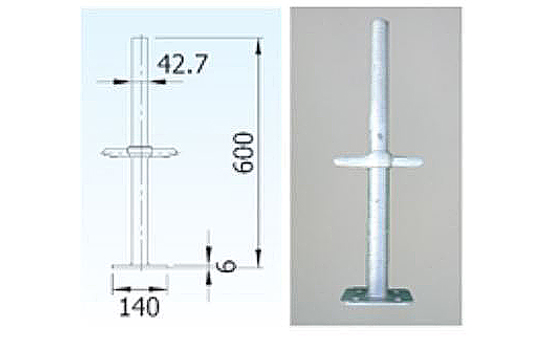

하부쟈키(잭 베이스)
- 수직재를 바닥에 지지하기 위해 수직재의 최하단에 설치하는 길이조절형 받침 부재
하부쟈키(잭 베이스)
| 규격 |
길이(mm) |
중량(kg) |
| 600L |
100~450 |
4.0 |

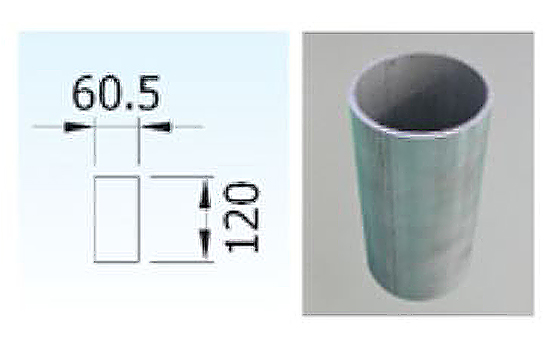

소켓
- 수직재와 상부자키를 연결하기 위해 최상단 수직재에 설치하는 부재
소켓
| 규격 |
길이(mm) |
중량(kg) |
| 120L |
120 |
0.5 |

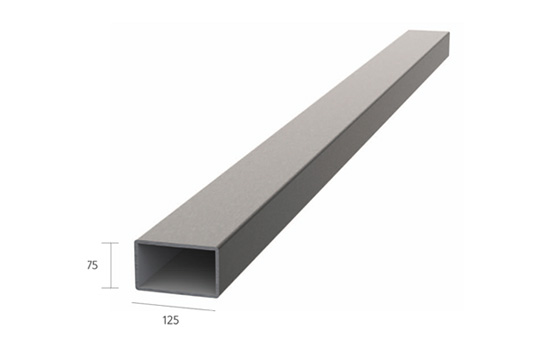

멍에재
- 합판과 장선재를 지지하기 위해 상부자키 상단에 설치하는 부재
멍에재
| 품명 |
길이(mm) |
중량(kg) |
| 127X75 |
3.0 |
27.0 |
| 2.5 |
22.5 |
| 2.0 |
18.0 |
| 1.5 |
13.5 |
| 1.0 |
9.0 |

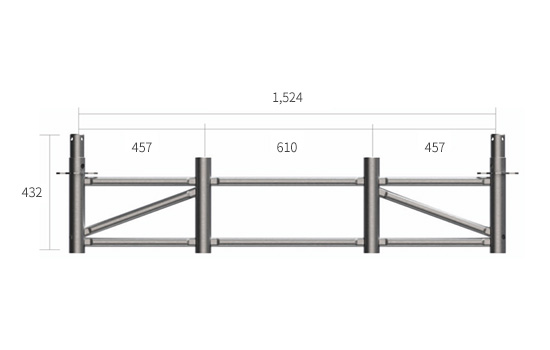

트러스
- 보 형식의 구조물을 효율적으로 설치하기 위해 사용하는 부재
트러스
| 품명 |
지주간격(mm) |
중량(kg) |
| DT-1524 |
1,524 |
18 |
